Installation contrôleur RAID
Dans ce TP, vous aller installer une configuration RAID. Le matériel utilisé sera :
- 1 PC équipé d'une carte mère ASUS A88X-Plus
- 3 Disques durs SATA II 500 Go
Le système d'exploitation installé sera Windows 7 Pro 64 bits.
Préparation
Télécharger les pilotes et la documentation de la carte mère sur une clé USB.
Pendant le téléchargement, commencer la suite pour ne pas perdre de temps...
- Emplacement de drivers sur SRV-SEN-01 : \\srv-sen-01\Ressources\TP\2BSEN\TP_RAID
Démarrer le PC où vous allez installer le RAID et mesurer avec le logiciel Atto Benchmark, les performances de la configuration "classique " sans RAID avec un seul disque. Faire une capture d'écran et l'insérer dans votre rapport.
Procédure d'installation
La procédure d'installation est la suivante :- Activer le RAID dans le BIOS
- Initialiser et configurer le RAID dans le BIOS du contrôleur RAID
- Installer le système d'exploitation
Activer le RAID dans le BIOS

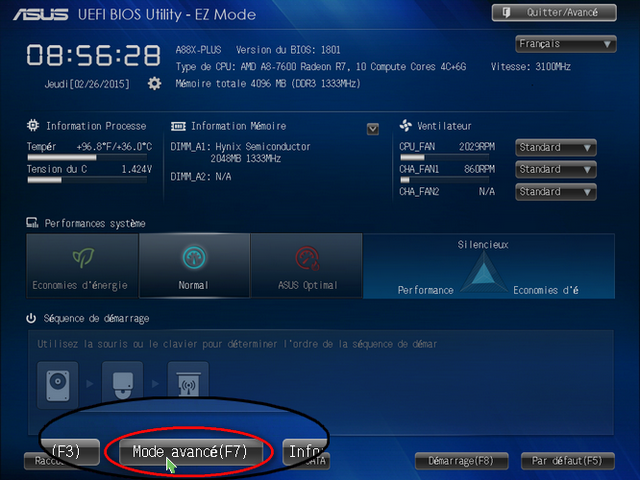

Démarrer l'ordinateur, entrer dans le BIOS et cliquer sur "Mode avancé".

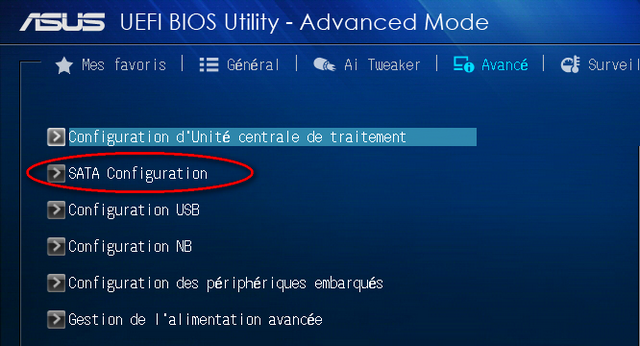

Confirmer l'accès au mode avancé et cliquer sur "SATA Configuration".

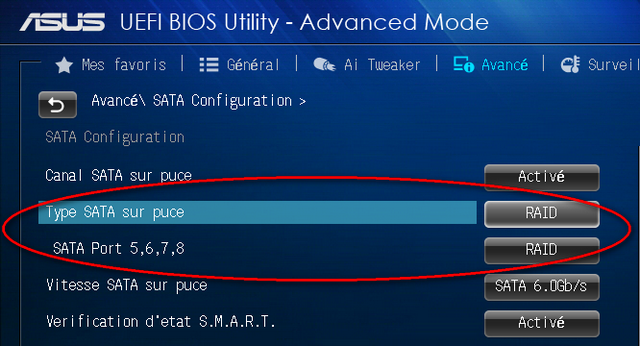

Configurer le paramètre "Type SATA sur puce" sur RAID. Le paramètre "SATA port 5,6,7,8" passe également sur RAID.
Faire constater au professeur.
Enregistrer les modifications et quitter le BIOS.
Initialiser et configurer le RAID dans le BIOS du contrôleur RAID

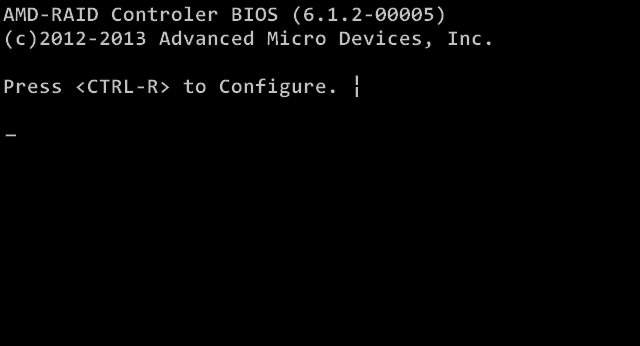

Le fait d'activer le RAID dans le BIOS de la carte mère active un deuxième BIOS : celui du contrôleur RAID accessible avec la combinaison de touche CTRL+R (voir capture d'écran ci-dessous) :

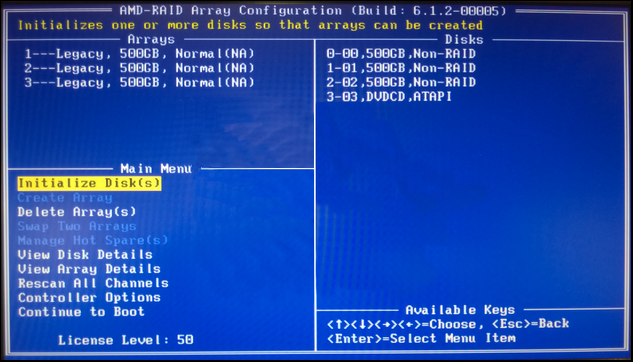

Dans le menu principal (Main Menu), sélectionner "Initialize Disk(s)" (voir capture d'écran ci-dessous) :
Dans le menu principal (Main Menu), sélectionner "Create Array(s)", sélectionner les trois disques de 500Go (touche <INS> : indiqué dans l'encadré en bas à droite) :
Sélectionner ensuite le type de RAID à configurer : ici RAID5
Choisir / Confirmer la taille de l'espace à allouer (ici l'espace maximum)
Sélectionner le mode de cache (ici lecture / écriture)
Faire constater au professeur.
Pour terminer, confirmer.
Passer à l'étape suivante de l'installation en sélectionnant "Continue to Boot".
Installer le système d'exploitation
Installer Windows 7 Pro 64 bits à partir du DVD.

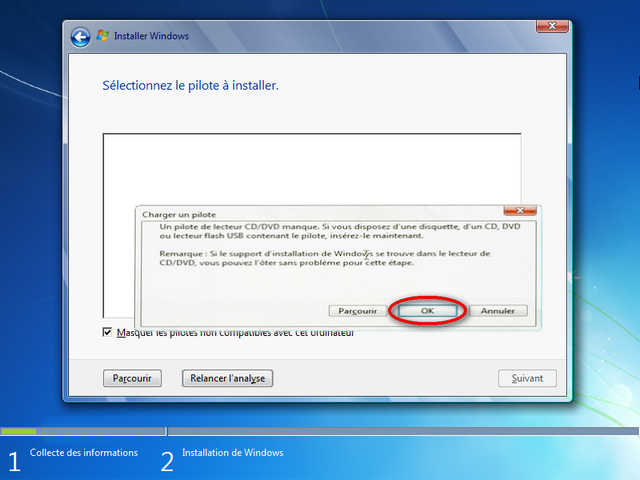

Dès le début de l'installation vous allez obtenir le message ci-dessous :

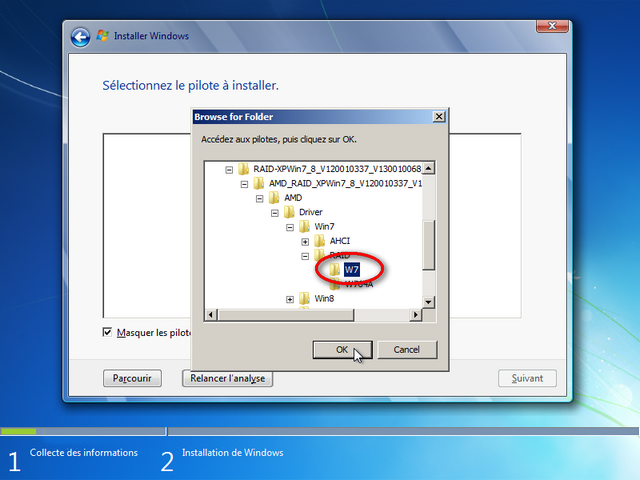

En effet le programme d'installation de Windows ne possède pas les pilotes du contrôleur RAID. Il faut donc sélectionner sur votre clé USB les pilotes RAID 32 bits de votre carte mère.
Il faut vraiment sélectionner les pilotes 32 bits même si vous installez la version 64 bits de Windows car à ce stade, les pilotes vont servir pour le programme d'installation de Windows qui lui fonctionne en 32 bits.

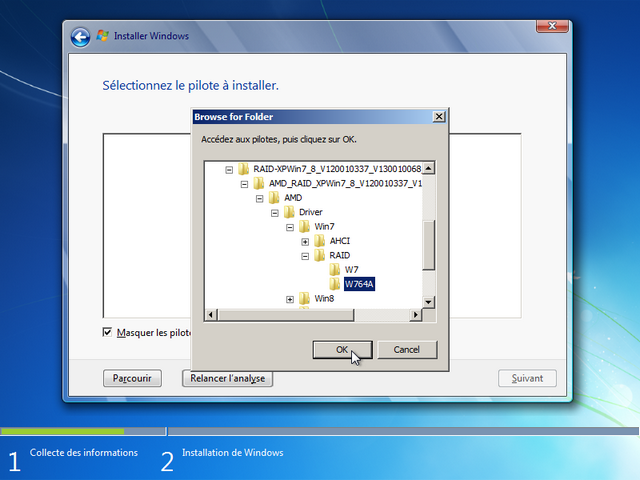

Arrivé à l'écran "Où souhaitez-vous installer Windows ?", cliquer sur "Charger un pilote" et sélectionner ici le pilote 64 bits (car vous installez une version 64 bits de Windows).
Valider et poursuivre l'installation normalement.
Pendant l'installation de Windows, répondre aux questions ci-dessous :
- Rappeler les avantages d'installer une configuration en RAID.
- D'après la documentation de la carte mère utilisée, quelles sont les configurations RAID possibles avec le matériel que vous avez à disposition.
- Quelle est le débit maximum théorique possible avec le type d'interface des disques que vous avez à disposition ?
- Combien de disques peuvent être connectés à cette carte mère ?
- Vous avez installé une configuration RAID 5 avec 3 disques. Expliquer brièvement comment les données sont réparties sur les différents disques dans cas là.
- Dans la documentation on peut lire le terme "hot spare" désignant un disque. Quelle est sa signification et son rôle dans une configuration RAID ?
Une fois l'installation de Windows terminée, installer tous les autres pilotes manquants.
Faire constater au professeur.
Mesure des performances du RAID
Avec le logiciel Atto Benchmark, mesurer les performances de votre configuration RAID. Faire une capture d'écran et l'insérer dans votre rapport. Comparer les performances obtenues à celles d'une configuration "classique" sans RAID avec un seul disque.
