La technologie PoE
Le Power over Ethernet (PoE), ou l’alimentation électrique par câble Ethernet, est la technologie qui utilise les câbles Ethernet RJ45 pour alimenter en énergie les équipements PoE tels que les téléphones et les caméras IP en même temps que la transmission des données.
En assurant l’alimentation électrique et l’échange de paquets de données IP sur un même câble, il évite l’installation d’un double réseau (IP et électrique) et élimine ainsi l’ensemble des coûts sous-jacents. Il simplifie ensuite le travail d’administration.
En plus de simplifier le câblage, la technologie POE permet, lorsque votre switch PoE est protégé par un onduleur, que les périphériques connectés sont toujours alimentés en cas de coupure électrique.
La plupart des équipements sur le marché sont normalisés, ce qui assure la compatibilité d’équipements de plusieurs marques. Il existe 2 normes :
- La norme 802.3af : L’alimentation fournie peut aller jusqu’à 15,4W au niveau du commutateur ou de l’injecteur, et se traduit par une consommation électrique de 12,9W maximum au niveau du périphérique pour une tension de 48 V.
- La norme 802.3at appelée également PoE+ : Les équipements (alimentation) IEEE 802.3at fourniront, et dans le cas d’un équipement IEEE 802.3at au minimum 24W et peut aller jusqu’à 30W pour une tension de 48V.
Afin de ne pas endommager l’équipement terminal, le système d’injection (PSE, Power Source Equipment) doit s’assurer que l’équipement terminal est compatible 802.3af. Les PSE implémentent un système de détection. Ce dernier vérifie que l’équipement terminal peut admettre la télé-alimentation et détermine quelles sont le paires utilisées pour fournir l’énergie électrique.
Grace à ce système on peut sans problème connecter un périphérique non PoE sur un Switch PoE.
PoE Passif
Le POE passif consiste simplement à injecter directement la tension d’alimentation dans les paires non utilisées (4-5 et 7-8) sans s’assurer au préalable que l’équipement connecté à l’autre bout peut supporter la tension injectée. Dans ce cas là on ne respecte pas la norme 802.3af.
Il faut donc faire très attention lors de l’utilisation d’un injecteur PoE passif.

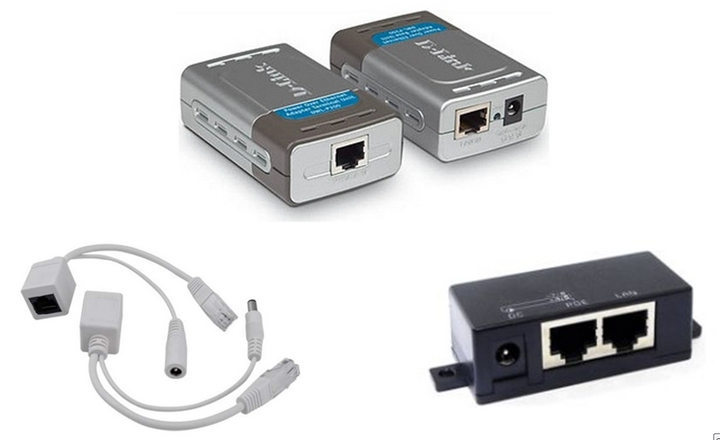

Exemple d’injecteurs PoE passif :
Les équipements
Le schéma ci-dessous montre les différents cas possibles (avec / sans switch PoE et avec / sans périphériques PoE). Il illustre également l’utilisation d’injecteurs ou de splitters PoE.
UPS : Onduleur (Uninterruptible Power Supply). Il n’est pas obligatoire. Il permet de maintenir l’alimentation électrique du switch et des périphériques qui y sont connectés en cas de coupure de courant.
Switch PoE : Switch dont les ports son compatibles PoE On peut y connecter directement des équipements PoE qui seront directement alimentés. On peut également y connecter sans risque des équipements non PoE qu’il faudra donc alimenter par une source extérieure ou par l’intermédiaire d’un splitter PoE.
Injecteur PoE : il s’utilise lorsqu’on dispose d’un switch non PoE. Il permet d’injecter l’énergie dans le câble réseau. L’injecteur PoE se place en générale dans la baie de brassage (tertiaire) ou dans le coffret de communication de la GTL (habitat).
Splitter PoE : il s’utilise lorsqu’on dispose d’un périphérique non PoE. Il permet de séparer l’énergie et les données. Le splitter PoE se place généralement à proximité du périphérique à alimenter.
